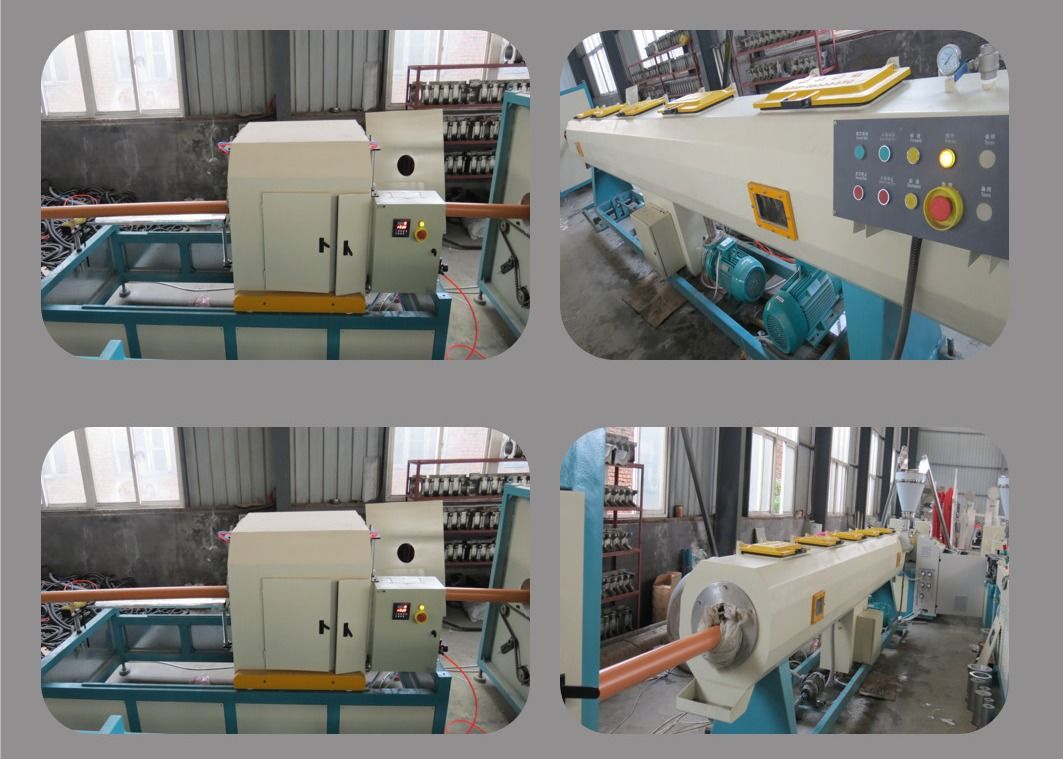

Maszyna do produkcji rur z pojedynczej ściany falistej 50 mm

Linia do produkcji rur falistych PE z pojedynczą ścianą / Maszyna do produkcji rur przewodowych Wprowadzenie

Linia do produkcji rur falistych PE z pojedynczą ścianą / Maszyna do produkcji rur przewodowych może wytwarzać rury faliste o średnicy zewnętrznej od 9 mm do 1200 mm, które są szeroko stosowane jako osłona chroniąca kabel, medyczna rura przesyłowa (rura falista o małym rozmiarze);transfer gazu, przesył wody (rura falista o dużych rozmiarach) itp.

Linia do produkcji rur falistych PE z pojedynczą ścianą / maszyna do produkcji rur przewodowych składa się z:
1. wytłaczarka
za.Typ wytłaczarki dobieramy do różnych materiałów.Zwykle używamy stożkowej wytłaczarki dwuślimakowej do materiału PVC, a wytłaczarki jednoślimakowej do materiału PE / PP.

b.Wybieramy model ekstrudera zgodnie z rozmiarem rury i projektem formy.Na przykład w przypadku rur falistych PE 9 mm do 25 mm wybieramy wytłaczarkę jednoślimakową SW-65/30 do projektowania o dużej prędkości lub wytłaczarkę jednoślimakową SW-55/30 do projektowania o normalnej prędkości.

do.Ilość wytłaczarek dobieramy zgodnie z projektem rury.W przypadku rur falistych jednościennych używamy jednej wytłaczarki;do rury karbowanej dwuściennej, 2 zestawy wytłaczarek.Na przykład w przypadku maszyny do produkcji rur falistych z pojedynczą ścianką PE 160 mm wybieramy wytłaczarkę jednoślimakową SW-75/33;dla typu dwuściennego wybieramy wytłaczarkę jednoślimakową SW-75/33 + wytłaczarkę jednoślimakową SW-65/33 oraz stożkową dwuślimakową wytłaczarkę SW-45/90 do wytłaczania małych jednościennych rur karbowanych z PVC.

Zgodnie z wymaganiami klienta nasza wytłaczarka może być sterowana przez SIEMENS PLC.

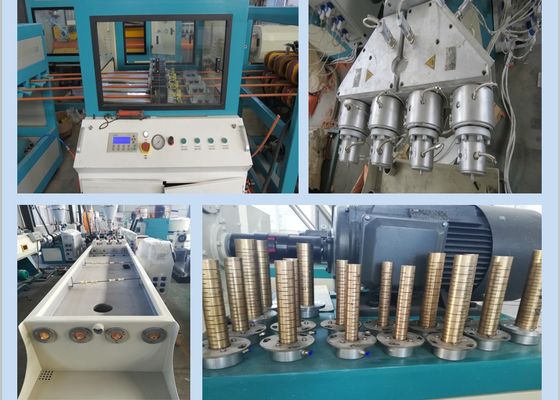

2. matryca do wytłaczania rur + matryca do formowania rur falistych

za.Matryca do wytłaczania rur ma taką samą funkcję jak zwykłe matryce do rur z litą ścianą, dzięki czemu stopiony plastik ma okrągły kształt.

1) Ale jest różnica, ponieważ jego grubość ścianki jest bardzo cienka, więc zostanie przedmuchana powietrzem podczas wchodzenia do matrycy formującej, w przypadku bardzo złego kształtowania i wymiarowania, co jest trudną częścią kontrolną.

2. Matryca do formowania rur karbowanych jest zwykle wykonana z aluminium / stopu aluminium.W zależności od rozmiaru rury i typu maszyny do formowania ma różne projekty ustawienia na maszynie formującej.Istnieją różne typy chłodzenia w zależności od projektu prędkości linii, takie jak normalna prędkość produkcji, chłodzenie wentylatorem, wysoka prędkość produkcji, chłodzenie wodą. D.Nasza zaprojektowana matryca formująca może wykonywać wytaczanie w trybie online, co jest wygodne w przypadku łączenia rur.

3. maszyna do formowania
Maszyna do formowania służy do ustawiania matrycy formującej i zapewnienia ciągłej pracy matrycy formującej.

4. krajarka + układarka lub przewijarka
za.Zwykle w przypadku rur karbowanych o małych rozmiarach (od 9 mm do 110 mm) jest ona wyposażona w nawijarkę, nawijarkę jednotarczową lub nawijarkę dwuotarczową, obie są w porządku.W przypadku dużych prędkości proponujemy nawijarkę z dwoma dyskami.

b.Podobnie jak rury 75mm, 90mm, 110mm można je ciąć na krótkie, np. 9m, 6m itp. Lepiej jest wyposażyć go w maszynę do cięcia + układarkę, ponieważ wydajność cięcia jest wyższa niż w przypadku nawijania.
