Trójwarstwowa maszyna do wytłaczania współbieżnego HDPE Zaopatrzenie w wodę Maszyna do produkcji linii do wytłaczania rur HDPE
Jesteśmy bardzo profesjonalni w produkcji linii do produkcji rur HDPE / PE.Opracowany przez firmę Win Win charakteryzuje się unikalną strukturą, wysokim stopniem automatyzacji, łatwą obsługą i stabilną, niezawodną ciągłą produkcją.
Funkcje maszyny do rur:
1-30 m/min maksymalnej prędkości wytłaczania liniowego, dużej wydajności i niskiego zużycia energii oraz osiągnięto wielowarstwowe współwytłaczanie z 1-5 warstwami.
2- Miedziana tuleja jest bardziej odporna na zużycie i zapobiega wyciekom materiału, co może zagwarantować stabilną pracę wytłaczarki.
3- Podawanie materiału przez spiralny rowek, wydajna przekładnia i może skutecznie zmniejszyć przeciwciśnienie na wytłaczarce.
4- Unikalna konstrukcja (strefa bariery, ścinania i mieszania) gwarantuje jednolity efekt plastyfikacji i może zmniejszyć nacisk na śrubę, co gwarantuje wysoką prędkość i stabilną wydajność wyjściową.
5- Skrzynia biegów o wysokim momencie obrotowym ma inteligentną figurę, zwartą konstrukcję, niski poziom hałasu, dużą nośność, wysoką wydajność przekładni może zapewnić długotrwałą bezproblemową pracę;
6- PCA (system chłodzenia powietrzem rurowym) głowicy matrycy znacznie zwiększa prędkość wytłaczania i zmniejsza długość chłodzenia linii wytłaczania oraz poprawia jakość wewnętrznej powierzchni rury;
7- Inteligentny system sterowania PLC z interfejsem przyjaznym dla człowieka sprawia, że obsługa jest łatwa i wygodna;
8- Frez bez wiórów zapewniający płaską i gładką powierzchnię cięcia rury.
Mamy zapasy w naszej fabryce, możesz przyjść odwiedzić w dowolnym momencie.
Cała linia produkcyjna składa się z siedmiu następujących części:
|
|
|
|
|
|
Wytłaczarka jednoślimakowa z automatycznym systemem podawania
|
|
|
|
Pleśń
|
|
|
|
Zbiornik do kalibracji próżni
|
|
| 4 |
Zbiornik chłodzący wodę |
1 zestaw |
|
|
|
|
|
|
|
|
|
|
|
|
Rura produkowana przez naszą maszynę ma umiarkowaną sztywność i wytrzymałość, dobrą elastyczność, odporność na pełzanie, odporność na pękanie naprężeniowe w środowisku i korzystne właściwości topienia na gorąco.Jest więc szeroko stosowany w dziedzinie zaopatrzenia w wodę, odwadniania, zaopatrzenia w gaz itp.
| Model ekstrudera |
Średnica rury
(mm) |
Zdolność produkcyjna
(kg/godz.) |
Całkowita moc
(kW/godz.) |
| SJ50 |
16~63 |
100~150 |
75 |
| SJ65 |
75~160 |
300~350 |
160 |
| SJ75 |
200~400 |
600~700 |
280 |
| SJ90 |
450~630 |
800~850 |
350 |
| SJ120 |
710~1200 |
1200~1300 |
700 |
| SJ150 |
1200 ~ 2000 |
1400~1500 |
1000 |
Szczegóły Obrazy

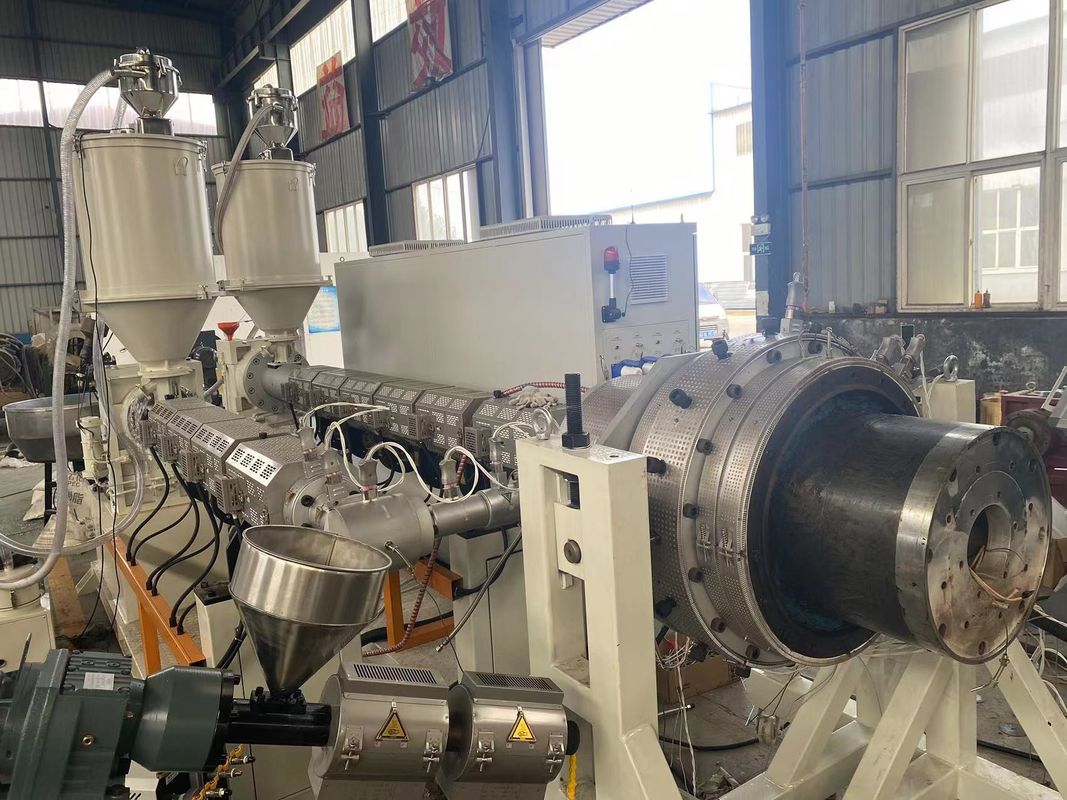

1. Wytłaczarka jednoślimakowa z automatycznym systemem podawania:
Zgodnie z wymaganiami różnych średnic, różnych grubości ścianek i różnej wydajności rur,
mamy do wyboru wiele modeli specjalnych wytłaczarek jednoślimakowych.Przyjmuje specjalnie zaprojektowaną śrubę
struktura, która może równomiernie ogrzewać, uplastyczniać granulki PE i wytłaczać rury.
(1) Marka silnika: Siemens
(2) Marka falownika: Delta
(3) Marka stycznika: Siemens
(4) Marka przekaźnika: Omron
(5) Materiał śruby i cylindra: 38CrMoAlA.
(6) Metoda ogrzewania: Ogrzewanie ceramiczne lub odlewane z aluminium
Forma wykonana z wysokogatunkowej stali stopowej, wewnętrzny kanał przepływowy jest chromowany i polerowany na wysoki połysk,
który jest odporny na zużycie i korozję;Dzięki specjalnej tulei kalibracyjnej prędkość produkcji produktu
jest wysoka, a powierzchnia rury jest dobra.
(1) Materiał: 40GR
(2) Rozmiar: dostosowany

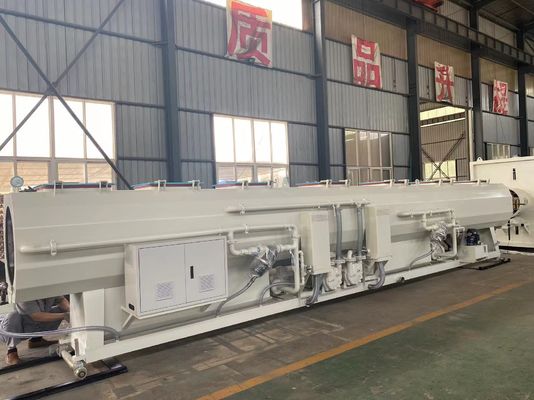

3. Zbiornik kalibracyjny i chłodzący:
Zbiornik do kalibracji i chłodzenia może kalibrować i chłodzić rurę z formy.
(1) Moc pompy próżniowej: 4 kw
(2) Materiał ze stali nierdzewnej: 1Cr18NiTi
(3) Średnica zbiornika: Dostosowana
(4) Długość zbiornika: 6 m
4. Zbiornik chłodzący wodę
(1) Moc pompy wodnej: 2,2 kW*2
(2) Chłodzenie natryskowe: dysza ABS;Rury ze stali nierdzewnej
(3) Metoda: Wymuszone opryskiwanie
(4) Długość zbiornika: 6 m
Maszyna odciągowa może transportować rurę do maszyny tnącej.
(1) Moc uciągu: 1,5 kW
(2) Styl mocowania: mocowanie pneumatyczne
(3) Przetwornik: Przetwornik Siemens
(4) Typ toru ciągnięcia: Klocek z tworzywa sztucznego
(5) Efektywna długość mocowania 1800 mm
6. Maszyna do cięcia:
Specjalna maszyna do cięcia rur przyjmuje obrotowe urządzenie mocujące, nadaje się do różnych średnic rur,
pozwala uniknąć kłopotów z częstą zmianą urządzenia mocującego.
(1) Moc silnika tnącego: 1,5 kW
(2) Zakres cięcia: dostosowany
(3) Środki sterujące: Sterowanie pneumatyczne
Służy do trzymania rur i może automatycznie rozładowywać rury.
(1) Długość: 6000 mm
(2) Materiał: stal nierdzewna
(3) Metoda rozładunku: Rozładunek pneumatyczny
Nasze atuty
- Zawsze aktualizuj nową technologię
Nieustannie rozwijamy nowe technologie i nowe projekty.dzięki temu nasz poziom technologii maszyn stoi przed światowym poziomem.
Skupiamy się na jakości maszyny, oszczędności energii, obsłudze łatwej i wygodnej konserwacji.
- Rozważamy różne prośby różnych kupujących, postaramy się jak najlepiej spełnić twoje oczekiwania!
Wielofunkcyjne
Nasza maszyna może wytwarzać wąż z drutu stalowego na linii podczas produkcji węża.
Nasza maszyna może wykonać 1-9 sztuk węża przepuszczającego kabel elektryczny podczas produkcji węża.
Nasza maszyna może wykonać rurę z tworzywa sztucznego przechodzącą przez wąż podczas produkcji węża
Posiadamy również maszynę próżniową, która może wytwarzać wąż o specjalnym kształcie i wytwarzać z dużą prędkością.
- Mocna maszyna o długiej żywotności
Nasza całkowita waga maszyny jest wyższa niż innych producentów o 30%, ponieważ używamy bardzo mocnego materiału.
Nasza maszyna wykorzystuje wysokiej jakości części elektryczne znanych marek, takie jak SIEMENS, OMRON, ABB
We Win Win Machinery może dostarczyć główne maszyny, jak poniżej 10 pozycji:
1, jednostka mieszająca (pionowa lub pozioma), mieszalnik o dużej prędkości ~~~ do proszku PVC;
2, wytłaczarka jednoślimakowa;
3, stożkowa wytłaczarka dwuślimakowa;
4, 2 warstwy;3-warstwowa; 4-warstwowa linia do współwytłaczania rur PPR;Linia do produkcji rur PPR, PE, HDPE, PE-RT;
5, linia do wytłaczania rur falistych (pojedyncza ściana falista; podwójna ściana falista);
6, 3-warstwowa linia do współwytłaczania rur PVC;Linia do produkcji rur PVC;
7, linia do produkcji rur z wnęką PVC 2;
8, linia do produkcji rur z wnęką PVC 4;
9, maszyna do dzwonowania rur;
10, linia do granulacji (PE, PP, PVC)
Qingdao Win Win Machinery Co., Ltd. to nowy typ zaawansowanego technologicznie przedsiębiorstwa specjalizującego się w badaniach i rozwoju oraz produkcji maszyn do wytłaczania.Główne produkty firmy - kompletna linia produkcyjna do wytłaczania rur z tworzyw sztucznych.
Nasza technologia produkcji jedno- / dwuściennej maszyny do rur falistych, maszyny do rur spiralnych z włókna węglowego i maszyny do rur o pełnych ściankach zawsze zajmowała wiodącą pozycję w branży.
Jeśli potrzebujesz sprzętu do wytłaczania tworzyw sztucznych, skontaktuj się ze mną!
